MLCC的分选、测试
1分选、测试：在MLCC产品完成制作以后，需要对其进行外观分选与电性能测试分选，剔除外观不良品与电性能不合格产品，保证产品质量100%合格。
1.1.外观分选
MLCC产品外观分选常见的方法是采用显微镜人工目测的方法来进行，对于大部分尺寸较大、要求很高的产品，同时还借助一些辅助工具，如端头检测治具，可以一次检查MLCC两个面的外观，通过板的反转可以看到MLCC产品的另外两个面的外观，从而提高外观检测的准确性。 优缺点：投资小，但存在分选不彻底的可能。采用自动化分选设备来分选MLCC外观，投资大且效率很低。

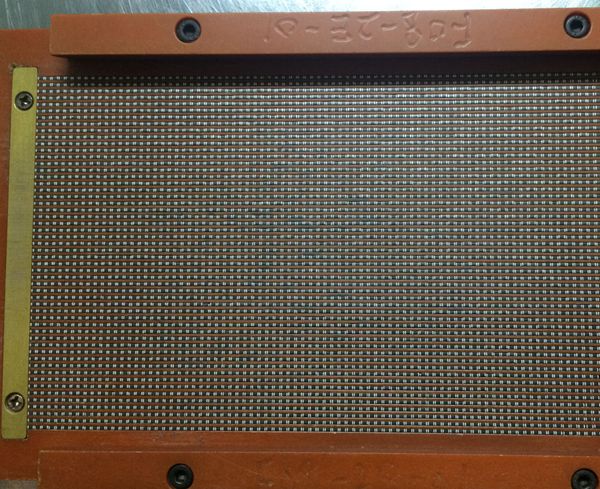

端头检测治具
1.2.电性能测试分选
电性能测试分选是通过专门的电性能测试分选设备对MLCC的容量、损耗角正切、绝缘电阻、耐电压等电性能作出判断，并将电性能不合格的MLCC产品剔除，确保产品性能100%合格。

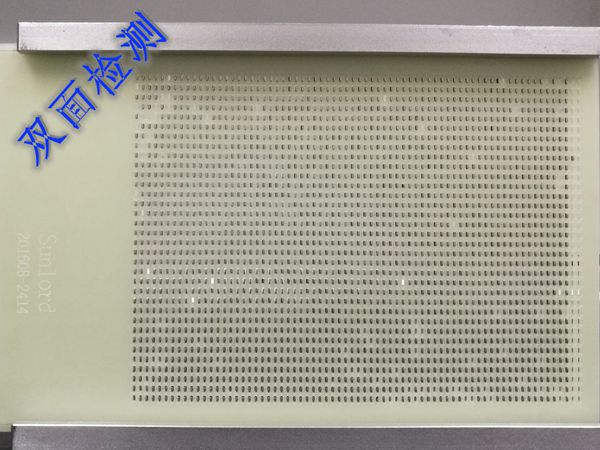

开路检测板
1. 测试设备：
a.四参数测试机，可同时检测容量、损耗角正切、绝缘电阻、耐电压四个参数，适用于测试各种不同尺寸、不同种类的MLCC产品，但设备价格较贵，工夹具容易磨损，维修费用较高.
b.六轨电容测试机，具备四参数测试机优点的同时还具有检测更精确、效率更高等有点，并且可以对各项电性能进行处理分析
c.11型、12型、18A型测试机，适合检测容量损耗，只能同时测试两个参数
