很多厂家想采购电容的时候肯定会有一个烦恼，这颗电容符不符合公司产品的要求，然后该怎么测试。今天我们就给大家科普一下电容的可靠性测试。

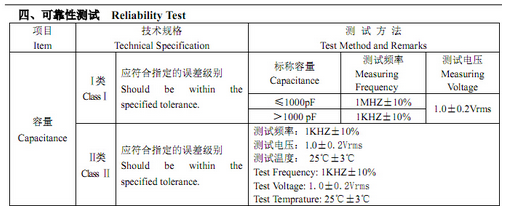

贴片电容容量：Ⅰ类应符合指定的误差级别。
标称容量≤1000pf 测试频率：1MHZ±10%，测试电压1.0±0.2Vrms
标称容量>1000pf 测试频率：1KHZ±10% 测试电压1.0±0.2Vrms
贴片电容II类应符合指定的误差级别。
测试频率：1KHZ±10% 测试电压1.0±0.2Vrms 测试温度：25℃±3℃
TestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms，TestTemprature:25℃±3℃

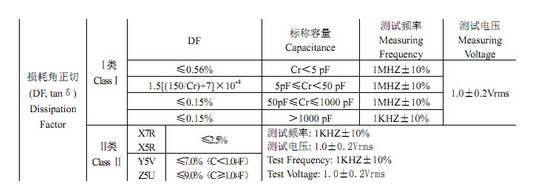

贴片电容损耗角正切
I类 DF：≤0.56%，标称容量:Cr<5pf，测试频率:1MHZ±10%，测试电压:1.0±0.2Vrms
DF:1.5\[(150/Cr)+7]X10的4次方,标称容量：5pf≤Cr<50pf测试频率：1MHZ±10%，测试电压:1.0±0.2Vrms
DF:≤0.15%标称容量：50pf≤Cr≤1000pf 测试频率:1MHZ±10%，测试电压:1.0±0.2Vrms
DF:≤0.15%标称容量：>1000pf 测试频率:1MHZ±10%，测试电压:1.0±0.2Vrms
贴片电容II类
X7R/X5R≤2.5%测试频率:1KHZ±10%，测试电压:1.0±0.2Vrms TestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms
Y5V/Z5U≤7.0%（C<1.0uf）≤9.0%(C≥1.0uf)测试频率:1KHZ±10%，测试电压:1.0±0.2VrmsTestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms
