贴片电阻器小型化趋势及前景

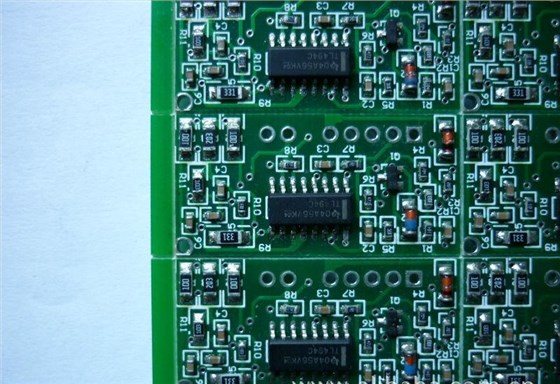

现在市场上流通最多的是贴片电阻，占比高达90%，相比插件元件，贴片元件的体积和重量更小，一般采用SMT（表面贴装技术）贴装，另外，贴片元件可靠性高、抗震能力强、焊点缺陷率低、易于实现自动化生产。

根据ROHM的出货量数据（图1）显示，相对与2014年，2015年贴片电阻的应用有几个很大的变化。第一是小型化产品的需求量越来越大，例如，2014年，0402（注：毫米制，如果以英寸为单位，0402就是0105。我们主要介绍毫米制）还不到20%的市场，但是2015年时已达1/4。

另外一个变化就是车展，即0603产品在2014年时在车载上基本没有应用，因为车载需要一定的功率，而且电路板上也有足够的位置，电阻不需要那么小；但是随着汽车电子化程度提高，竞争激烈，会用到小型模块和产品，因此汽车也产生了对小型化产品的需求。

为什么人们关注汽车行业？汽车的产量并没有太大的变化，2013年大约8500万辆，2020年约一亿辆。但是汽车电子化催生了电阻需求，包括混合动力（HEV）车、纯电动（EV），纯电动车中还有一部分是48V电动车，还有ISS（IntelligentStart/Stop，智能起停）车。ISS车可以自动启动、自动停止，例如在危险的情况下，可以自动停止，属于今后无人驾驶/全自动车的一种前身产品。

这些车里会用到电池和各种电机，因此，对电阻的需求量也会越来越大。具体地，与电池/电机电路相关的部分，电流检测用低阻值电阻的需求会增加，随着ECU（电控单元）的增加，对小型/高可靠性零部件的研究加速，例如新能源车的ECU部分，将来可能会用到一二百个抗硫化电阻。

由于特殊电阻的附加值较高，因此吸引了ROHM等公司开发。ROHM的策略是开发更安全的低阻值电阻。低阻值电阻用于电流检测的分流电阻，一般在10Ω以下，主要是检测电流，例如分流器、开关等。ROHM会把产品线做的越来越全，从小型到大型，从低阻值到高阻值，例如可以看到小瓦数电阻，从1/4W一直到5W，阻值小到0.1mΩ。

但是现在有很多LSI芯片把电阻集成到芯片里了，这是市场发展的必然。但是随着技术的发展，低阻值行业也一直在发展，例如有一些特殊的产品，诸如更小的阻值、更大功率的产品等。具体的，0.1mΩ~10mΩ这种超低阻值往往做不进芯片，因为任何一个电阻体会有一定的精度误差，如果放在芯片里，误差会较大。另外，有的应用需要5W等大功率电阻，LSI芯片很少有耐5W的，除非大工业会用到高功率LSI芯片。但是对于小功率芯片，诸如普通的AC/DC、DC/DC，因为瓦数不够，也集成不进去高功率电阻。
