mlcc可靠性测试

2017-06-12 20:43:10

很多厂家想采购电容的时候肯定会有一个烦恼,这颗电容符不符合公司产品的要求,然后该怎么测试。今天我们就给大家科普一下电容的可靠性测试。

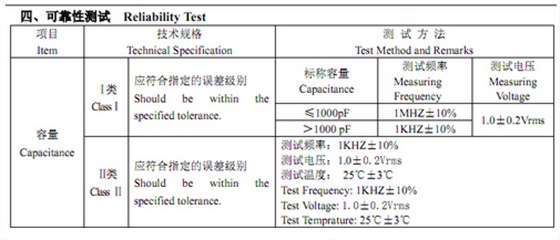

贴片电容容量:Ⅰ类应符合指定的误差级别。

标称容量≤1000pf 测试频率:1MHZ±10%,测试电压1.0±0.2Vrms

标称容量>1000pf 测试频率:1KHZ±10% 测试电压1.0±0.2Vrms

111

贴片电II类应符合指定的误差级别。

测试频率:1KHZ±10% 测试电压1.0±0.2Vrms 测试温度:25℃±3℃

TestFrequency:1KHZ±10%,TestVoltage:1.0±0.2Vrms,TestTemprature:25℃±3℃

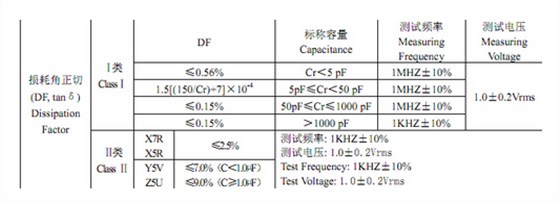

贴片电容损耗角正切

I类 DF:≤0.56%,标称容量:Cr<5pf,测试频率:1MHZ±10%,测试电压:1.0±0.2Vrms

DF:1.5\[(150/Cr)+7]X10的4次方,标称容量:5pf≤Cr<50pf测试频率:1MHZ±10%,测试电压:1.0±0.2Vrms

DF:≤0.15%标称容量:50pf≤Cr≤1000pf 测试频率:1MHZ±10%,测试电压:1.0±0.2Vrms

DF:≤0.15%标称容量:>1000pf 测试频率:1MHZ±10%,测试电压:1.0±0.2Vrms

112

贴片电容II类

X7R/X5R≤2.5%测试频率:1KHZ±10%,测试电压:1.0±0.2Vrms TestFrequency:1KHZ±10%,TestVoltage:1.0±0.2Vrms


Y5V/Z5U≤7.0%(C<1.0uf)≤9.0%(C≥1.0uf)测试频率:1KHZ±10%,测试电压:1.0±0.2VrmsTestFrequency:1KHZ±10%,TestVoltage:1.0±0.2Vrms
