风华高科陶瓷电容详解

2017-06-17 22:17:28


风华高科的中高压多层片状陶瓷电容器是在多层片状陶瓷电容器的工艺技术、设备基础上,通过采用特殊设计制作出来的一种具有良好高压可靠性的产品,该产品适合于表面贴装,适合于多种直流高压线路,可以有效的改善电子线路的性能。

陶瓷电容的应用范围在:

1.模拟或数字调制解调器

2.局域网广域网接口界面。

3.日光灯启动辉器照明电路。

4.倍压电器。

5.直流变送器。

6.背光源驱动电路。

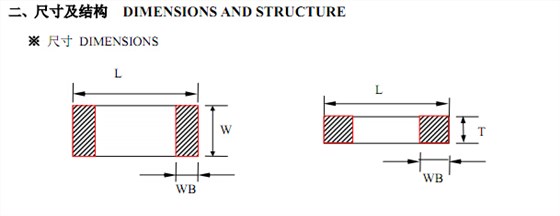

陶瓷电容的尺寸结构

中高压片状陶瓷电容的英制表示有0603/0805/1206/1210/1808/1812/2220/2225/3012/3035.

公制表示是1608/2012/3216/3225/4520/4532/5750/5763/7632/7690

备注:可根据客户的特殊要求设计符号客户需求的产品。

介质种类有 CG CH B X E F

对应介质材料 COG COH X7R X5R Z5U Y5V

对I类电容器,我们还可以按照客户要求制作不同温度系数的产品,如温度系数在0~120PPM/℃之间的产品。

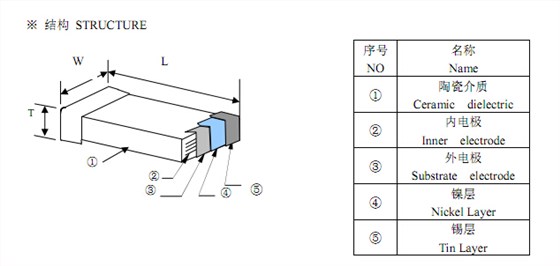

陶瓷电容的结构

陶瓷电容容量误差:

代码: B C D F G J K M S

误差:±0.10pf ±0.25pf ±0.5pf ±1.0% ±2.0% ±5.0% ±10% ±20% +50% -20%

B、C、D级误差适用于容量≤10pf的产品。
